- Компактные размеры позволяют легко установить его в пространстве между подвесным потолком и перекрытием, всего лишь 240 мм.

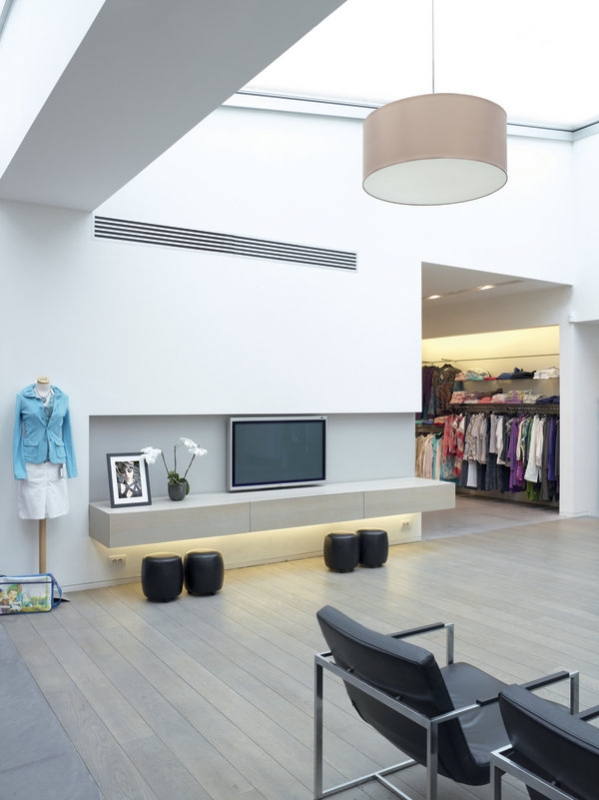

- Легко вписывается в любой интерьер: видны только решетки для забора и раздачи воздуха.
- Среднее внешнее статическое давление блока дает возможность применять гибкие воздуховоды различной длины.
- Дренажный насос с подъемом 750 мм входит в стандартную комплектацию.
- Стандартный воздушный фильтр: задерживает частицы пыли, содержащиеся в воздухе, обеспечивая стабильное снабжение чистым воздухом.
- Модель 15 типоразмера разработана специально для небольших хорошо изолированных помещений.
- Возможность дежурного режима (требуется дополнительная плата РСВ).
| FXDQ15A2VEB | FXDQ20A2VEB | FXDQ25A2VEB | FXDQ32A2VEB | |||||
| Холодопроизводительность | Ном. | kW | 1.7 | 2.2 | 2.8 | 3.6 | ||
| Теплопроизводительность | Ном. | kW | 1.9 | 2.5 | 3.2 | 4.0 | ||
| Входная мощность - 50 Гц | Охлаждение | Ном. | kW | 0.071 | 0.071 | 0.071 | 0.071 | |
| Hагрев | Ном. | kW | 0.068 | 0.068 | 0.068 | 0.068 | ||
| Входная мощность - 60 Гц | Охлаждение | Ном. | kW | 0.071 | 0.071 | 0.071 | 0.071 | |
| Hагрев | Ном. | kW | 0.068 | 0.068 | 0.068 | 0.068 | ||
| Размеры | Блок | Высота | mm | 200 | 200 | 200 | 200 | |
| Ширина | mm | 750 | 750 | 750 | 750 | |||
| Глубина | mm | 620 | 620 | 620 | 620 | |||
| Вес | Блок | kg | 22 | 22 | 22 | 22 | ||
| Корпус | Colour | Оцинкованная сталь / неокрашенная | Оцинкованная сталь / неокрашенная | Оцинкованная сталь / неокрашенная | Оцинкованная сталь / неокрашенная | |||
| Требуемое пространство между подвесным потолком и перекрытием > | mm | 240 | 240 | 240 | 240 | |||
| Вентилятор | Расход воздуха - 50Гц | Охлаждение | Выс. | m³/min | 7.5 | 8.0 | 8.0 | 8.0 |
| Ном. | m³/min | 7.0 | 7.2 | 7.2 | 7.2 | |||
| Низк. | m³/min | 6.4 | 6.4 | 6.4 | 6.4 | |||
| Расход воздуха - 60Гц | Охлаждение | Сверхвыс. | m³/min | 7.5 | 8.0 | 8.0 | 8.0 | |
| Выс. | m³/min | 7.0 | 7.2 | 7.2 | 7.2 | |||
| Низк. | m³/min | 6.4 | 6.4 | 6.4 | 6.4 | |||
| Внешнее статическое давление - 50 Гц | Выс. | Pa | 30 | 30 | 30 | 30 | ||
| Ном. | Pa | 10 | 10 | 10 | 10 | |||
| Внешнее статическое давление - 60 Гц | Выс. | Pa | 30 | 30 | 30 | 30 | ||
| Ном. | Pa | 10 | 10 | 10 | 10 | |||
| Хладагент | Тип | R-410A | R-410A | R-410A | R-410A | |||
| Уровень звуковой мощности | Охлаждение | Ном. | dBA | 50 | 51 | 51 | 51 | |
| Уровень звукового давления | Охлаждение | Выс. | dBA | 32 | 33 | 33 | 33 | |
| Ном. | dBA | 31 | 31 | 31 | 31 | |||
| Низк. | dBA | 27 | 27 | 27 | 27 | |||
| Piping connections | Жидкость | Тип | Раструб | Раструб | Раструб | Раструб | ||
| НД | mm | 6.35 | 6.35 | 6.35 | 6.35 | |||
| Газ | Type | Раструб | Раструб | Раструб | Раструб | |||
| НД | mm | 12.7 | 12.7 | 12.7 | 12.7 | |||
| Drain | VP20 (I.D. 20/O.D. 26) | VP20 (I.D. 20/O.D. 26) | VP20 (I.D. 20/O.D. 26) | VP20 (I.D. 20/O.D. 26) | ||||
| Высота подъема дренажа | mm | 600 | 600 | 600 | 600 | |||
| Power supply | Наименование | VE | VE | VE | VE | |||
| Фаза | 1~ | 1~ | 1~ | 1~ | ||||
| Частота | Hz | 50/60 | 50/60 | 50/60 | 50/60 | |||
| Voltage | V | 220-240/220 | 220-240/220 | 220-240/220 | 220-240/220 | |||
| Примечания | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. наружного воздуха 35°CDB; эквивалентная длина трубопроводов: 5м; перепад уровня: 0 м | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. наружного воздуха 35°CDB; эквивалентная длина трубопроводов: 5м; перепад уровня: 0 м | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. наружного воздуха 35°CDB; эквивалентная длина трубопроводов: 5м; перепад уровня: 0 м | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. наружного воздуха 35°CDB; эквивалентная длина трубопроводов: 5м; перепад уровня: 0 м | ||||
| Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 5м; перепад уровня: 0 м | Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 5м; перепад уровня: 0 м | Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 5м; перепад уровня: 0 м | Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 5м; перепад уровня: 0 м | |||||
| Приведенные производительности представляют собой «нетто»-величины, в которых учтено снижение холодопроизводительности (или соответственно теплопроизводительности), связанное с нагревом двигателя вентилятора внутреннего блока. | Приведенные производительности представляют собой «нетто»-величины, в которых учтено снижение холодопроизводительности (или соответственно теплопроизводительности), связанное с нагревом двигателя вентилятора внутреннего блока. | Приведенные производительности представляют собой «нетто»-величины, в которых учтено снижение холодопроизводительности (или соответственно теплопроизводительности), связанное с нагревом двигателя вентилятора внутреннего блока. | Приведенные производительности представляют собой «нетто»-величины, в которых учтено снижение холодопроизводительности (или соответственно теплопроизводительности), связанное с нагревом двигателя вентилятора внутреннего блока. | |||||
| Внешнее статическое давление может меняться посредством пульта дистанционного управления (от стандартного до высокого, см. инструкций по установке) | Внешнее статическое давление может меняться посредством пульта дистанционного управления (от стандартного до высокого, см. инструкций по установке) | Внешнее статическое давление может меняться посредством пульта дистанционного управления (от стандартного до высокого, см. инструкций по установке) | Внешнее статическое давление может меняться посредством пульта дистанционного управления (от стандартного до высокого, см. инструкций по установке) | |||||
| Уровни шума при работе являются величинами преобразования для безэховой камеры. На практике уровни шума несколько выше указанных значений из-за внешнего шума и отражения звука. Когда воздухозабор устанавливается снизу, уровень шума повысится на ± 5дБА. | Уровни шума при работе являются величинами преобразования для безэховой камеры. На практике уровни шума несколько выше указанных значений из-за внешнего шума и отражения звука. Когда воздухозабор устанавливается снизу, уровень шума повысится на ± 5дБА. | Уровни шума при работе являются величинами преобразования для безэховой камеры. На практике уровни шума несколько выше указанных значений из-за внешнего шума и отражения звука. Когда воздухозабор устанавливается снизу, уровень шума повысится на ± 5дБА. | Уровни шума при работе являются величинами преобразования для безэховой камеры. На практике уровни шума несколько выше указанных значений из-за внешнего шума и отражения звука. Когда воздухозабор устанавливается снизу, уровень шума повысится на ± 5дБА. | |||||
| Диапазон напряжения: блоки могут использоваться с электрическими системами, где напряжение, подаваемое на клемму блока, находится в пределах указанного диапазона. | Диапазон напряжения: блоки могут использоваться с электрическими системами, где напряжение, подаваемое на клемму блока, находится в пределах указанного диапазона. | Диапазон напряжения: блоки могут использоваться с электрическими системами, где напряжение, подаваемое на клемму блока, находится в пределах указанного диапазона. | Диапазон напряжения: блоки могут использоваться с электрическими системами, где напряжение, подаваемое на клемму блока, находится в пределах указанного диапазона. | |||||
| Максимально допустимое изменение диапазона напряжений между фазами составляет 2%. | Максимально допустимое изменение диапазона напряжений между фазами составляет 2%. | Максимально допустимое изменение диапазона напряжений между фазами составляет 2%. | Максимально допустимое изменение диапазона напряжений между фазами составляет 2%. | |||||
| MCA/MFA: MCA = 1,25 x FLA | MCA/MFA: MCA = 1,25 x FLA | MCA/MFA: MCA = 1,25 x FLA | MCA/MFA: MCA = 1,25 x FLA | |||||
| MFA ≤ 4 x FLA | MFA ≤ 4 x FLA | MFA ≤ 4 x FLA | MFA ≤ 4 x FLA | |||||
| Следующий более низкий стандартный номинальный ток предохранителя минимум 15A | Следующий более низкий стандартный номинальный ток предохранителя минимум 15A | Следующий более низкий стандартный номинальный ток предохранителя минимум 15A | Следующий более низкий стандартный номинальный ток предохранителя минимум 15A | |||||
| Выделите размер провода на основании значения MCA | Выделите размер провода на основании значения MCA | Выделите размер провода на основании значения MCA | Выделите размер провода на основании значения MCA | |||||
| Вместо предохранителя используйте размыкатель цепи | Вместо предохранителя используйте размыкатель цепи | Вместо предохранителя используйте размыкатель цепи | Вместо предохранителя используйте размыкатель цепи | |||||
| FXDQ32A2VEB | FXDQ40A2VEB | FXDQ50A2VEB | FXDQ63A2VEB | |||||
| Холодопроизводительность | Ном. | kW | 3.6 | 4.5 | 5.6 | 7.1 | ||
| Теплопроизводительность | Ном. | kW | 4.0 | 5.0 | 6.3 | 8.0 | ||
| Входная мощность - 50 Гц | Охлаждение | Ном. | kW | 0.071 | 0.078 | 0.099 | 0.110 | |
| Hагрев | Ном. | kW | 0.068 | 0.075 | 0.096 | 0.107 | ||
| Входная мощность - 60 Гц | Охлаждение | Ном. | kW | 0.071 | 0.078 | 0.099 | 0.110 | |
| Hагрев | Ном. | kW | 0.068 | 0.075 | 0.096 | 0.107 | ||
| Размеры | Блок | Высота | mm | 200 | 200 | 200 | 200 | |
| Ширина | mm | 750 | 950 | 950 | 1,150 | |||
| Глубина | mm | 620 | 620 | 620 | 620 | |||
| Вес | Блок | kg | 22 | 26 | 26 | 29 | ||
| Корпус | Colour | Оцинкованная сталь / неокрашенная | Оцинкованная сталь / неокрашенная | Оцинкованная сталь / неокрашенная | Оцинкованная сталь / неокрашенная | |||
| Требуемое пространство между подвесным потолком и перекрытием > | mm | 240 | 240 | 240 | 240 | |||
| Вентилятор | Расход воздуха - 50Гц | Охлаждение | Выс. | m³/min | 8.0 | 10.5 | 12.5 | 16.5 |
| Ном. | m³/min | 7.2 | 9.5 | 11.0 | 14.5 | |||
| Низк. | m³/min | 6.4 | 8.5 | 10.0 | 13.0 | |||
| Расход воздуха - 60Гц | Охлаждение | Сверхвыс. | m³/min | 8.0 | 10.5 | 12.5 | 16.5 | |
| Выс. | m³/min | 7.2 | 9.5 | 11.0 | 14.5 | |||
| Низк. | m³/min | 6.4 | 8.5 | 10.0 | 13.0 | |||
| Внешнее статическое давление - 50 Гц | Выс. | Pa | 30 | 44 | 44 | 44 | ||
| Ном. | Pa | 10 | 15 | 15 | 15 | |||
| Внешнее статическое давление - 60 Гц | Выс. | Pa | 30 | 44 | 44 | 44 | ||
| Ном. | Pa | 10 | 15 | 15 | 15 | |||
| Хладагент | Тип | R-410A | R-410A | R-410A | R-410A | |||
| Уровень звуковой мощности | Охлаждение | Ном. | dBA | 51 | 52 | 53 | 54 | |
| Уровень звукового давления | Охлаждение | Выс. | dBA | 33 | 34 | 35 | 36 | |
| Ном. | dBA | 31 | 32 | 33 | 34 | |||
| Низк. | dBA | 27 | 28 | 29 | 30 | |||
| Piping connections | Жидкость | Тип | Раструб | Раструб | Раструб | Раструб | ||
| НД | mm | 6.35 | 6.35 | 6.35 | 9.52 | |||
| Газ | Type | Раструб | Раструб | Раструб | Раструб | |||
| НД | mm | 12.7 | 12.7 | 12.7 | 15.9 | |||
| Drain | VP20 (I.D. 20/O.D. 26) | VP20 (I.D. 20/O.D. 26) | VP20 (I.D. 20/O.D. 26) | VP20 (I.D. 20/O.D. 26) | ||||
| Высота подъема дренажа | mm | 600 | 600 | 600 | 600 | |||
| Power supply | Наименование | VE | VE | VE | VE | |||
| Фаза | 1~ | 1~ | 1~ | 1~ | ||||
| Частота | Hz | 50/60 | 50/60 | 50/60 | 50/60 | |||
| Voltage | V | 220-240/220 | 220-240/220 | 220-240/220 | 220-240/220 | |||
| Примечания | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. наружного воздуха 35°CDB; эквивалентная длина трубопроводов: 5м; перепад уровня: 0 м | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. наружного воздуха 35°CDB; эквивалентная длина трубопроводов: 5м; перепад уровня: 0 м | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. наружного воздуха 35°CDB; эквивалентная длина трубопроводов: 5м; перепад уровня: 0 м | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. наружного воздуха 35°CDB; эквивалентная длина трубопроводов: 5м; перепад уровня: 0 м | ||||
| Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 5м; перепад уровня: 0 м | Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 5м; перепад уровня: 0 м | Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 5м; перепад уровня: 0 м | Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 5м; перепад уровня: 0 м | |||||
| Приведенные производительности представляют собой «нетто»-величины, в которых учтено снижение холодопроизводительности (или соответственно теплопроизводительности), связанное с нагревом двигателя вентилятора внутреннего блока. | Приведенные производительности представляют собой «нетто»-величины, в которых учтено снижение холодопроизводительности (или соответственно теплопроизводительности), связанное с нагревом двигателя вентилятора внутреннего блока. | Приведенные производительности представляют собой «нетто»-величины, в которых учтено снижение холодопроизводительности (или соответственно теплопроизводительности), связанное с нагревом двигателя вентилятора внутреннего блока. | Приведенные производительности представляют собой «нетто»-величины, в которых учтено снижение холодопроизводительности (или соответственно теплопроизводительности), связанное с нагревом двигателя вентилятора внутреннего блока. | |||||
| Внешнее статическое давление может меняться посредством пульта дистанционного управления (от стандартного до высокого, см. инструкций по установке) | Внешнее статическое давление может меняться посредством пульта дистанционного управления (от стандартного до высокого, см. инструкций по установке) | Внешнее статическое давление может меняться посредством пульта дистанционного управления (от стандартного до высокого, см. инструкций по установке) | Внешнее статическое давление может меняться посредством пульта дистанционного управления (от стандартного до высокого, см. инструкций по установке) | |||||
| Уровни шума при работе являются величинами преобразования для безэховой камеры. На практике уровни шума несколько выше указанных значений из-за внешнего шума и отражения звука. Когда воздухозабор устанавливается снизу, уровень шума повысится на ± 5дБА. | Уровни шума при работе являются величинами преобразования для безэховой камеры. На практике уровни шума несколько выше указанных значений из-за внешнего шума и отражения звука. Когда воздухозабор устанавливается снизу, уровень шума повысится на ± 5дБА. | Уровни шума при работе являются величинами преобразования для безэховой камеры. На практике уровни шума несколько выше указанных значений из-за внешнего шума и отражения звука. Когда воздухозабор устанавливается снизу, уровень шума повысится на ± 5дБА. | Уровни шума при работе являются величинами преобразования для безэховой камеры. На практике уровни шума несколько выше указанных значений из-за внешнего шума и отражения звука. Когда воздухозабор устанавливается снизу, уровень шума повысится на ± 5дБА. | |||||
| Диапазон напряжения: блоки могут использоваться с электрическими системами, где напряжение, подаваемое на клемму блока, находится в пределах указанного диапазона. | Диапазон напряжения: блоки могут использоваться с электрическими системами, где напряжение, подаваемое на клемму блока, находится в пределах указанного диапазона. | Диапазон напряжения: блоки могут использоваться с электрическими системами, где напряжение, подаваемое на клемму блока, находится в пределах указанного диапазона. | Диапазон напряжения: блоки могут использоваться с электрическими системами, где напряжение, подаваемое на клемму блока, находится в пределах указанного диапазона. | |||||
| Максимально допустимое изменение диапазона напряжений между фазами составляет 2%. | Максимально допустимое изменение диапазона напряжений между фазами составляет 2%. | Максимально допустимое изменение диапазона напряжений между фазами составляет 2%. | Максимально допустимое изменение диапазона напряжений между фазами составляет 2%. | |||||
| MCA/MFA: MCA = 1,25 x FLA | MCA/MFA: MCA = 1,25 x FLA | MCA/MFA: MCA = 1,25 x FLA | MCA/MFA: MCA = 1,25 x FLA | |||||
| MFA ≤ 4 x FLA | MFA ≤ 4 x FLA | MFA ≤ 4 x FLA | MFA ≤ 4 x FLA | |||||
| Следующий более низкий стандартный номинальный ток предохранителя минимум 15A | Следующий более низкий стандартный номинальный ток предохранителя минимум 15A | Следующий более низкий стандартный номинальный ток предохранителя минимум 15A | Следующий более низкий стандартный номинальный ток предохранителя минимум 15A | |||||
| Выделите размер провода на основании значения MCA | Выделите размер провода на основании значения MCA | Выделите размер провода на основании значения MCA | Выделите размер провода на основании значения MCA | |||||
| Вместо предохранителя используйте размыкатель цепи | Вместо предохранителя используйте размыкатель цепи | Вместо предохранителя используйте размыкатель цепи | Вместо предохранителя используйте размыкатель цепи | |||||
